SDAPO达普PM3812RCN 48V转12V1A 隔离型POE模组


12V1A隔离型POE模组 经济型

价格:面议

一、产品特性:

1、规范:完全符合IEEE802.3af标准class 0分级

2、安全:具有输入过压/欠压、输出短路、过流、芯片过温保护功能

3、尺寸:38*38mm,专为网络摄像机内嵌结构设计

4、兼容性:集成网络滤波器,同时支持中间跨接法和末端跨接法

5、1500V高压隔离(输入对输出);

6、宽温工作:-20°到70°稳定工作





二、应用领域:



适用于雄迈,天视通,中维/尚维,九安,巨龙,捷高,艾普视达所有IPC方案





三、主要参数:

序号

参数

符号

最小值

典型值

最大值

单位

1

输入电压

Vin

37

48

57

V

2

输出电压

+VDC

11.7

12

12.3

V

3

输出电流

PWR


1

1.08

A

4

隔离电压

ISO


1.5


KV

5

存储温度

Tj

-40

25

90

6

工作温度

Tstg

-20

25

70

7

短路保护



Hiccup(打嗝)



(1)典型值为25℃,48V供电环境下测量值,仅用于参考设计1A2A均有设计工业级POE模组,工作温度可达-40℃到85℃。

(2)Af模式下建议负载值不要超过800mA(包含IR-cut切换),以适应不同环境

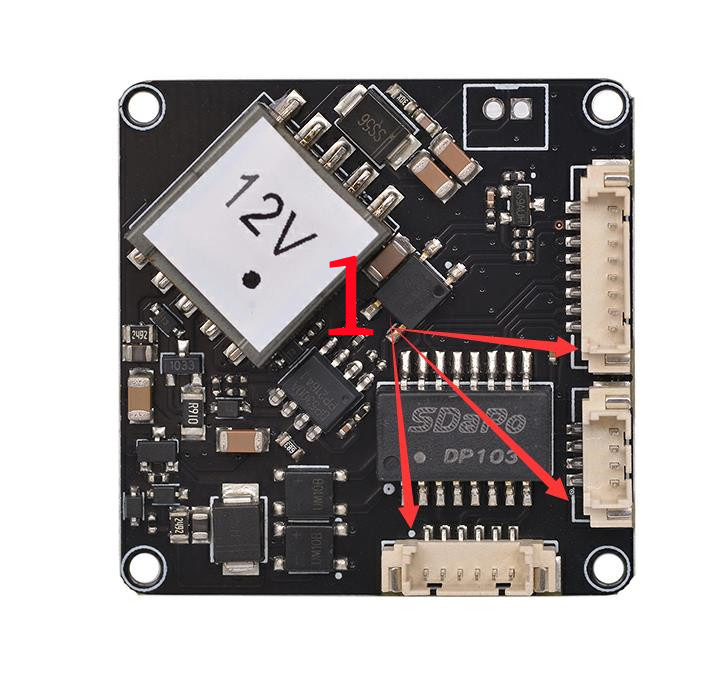

四、接口定义:




摄像机尾线接入CON5


1

2

3

4

5

6

7

8

9

10

Com5

RJ45

RJ78

12V+

GND

RJ1

RJ2

RJ3

RJ6

LED1

LED2

尾线颜色

白绿

绿

白蓝

CON1接跳线到网络模组

CON1

RJ1

RJ2

RJ3

RJ6

LED1

LED2

12V+

GND



接跳线

绿



跳线有雄迈,天视通,中维/尚维,九安,巨龙,智源捷高,东舜时代,国科,安妮,智诺,瀚晖,华创,海芯等可选择
