产品名称：千兆大功率PSE模组
产品型号：PSE802G插件板
生产公司：深圳市达普通讯有限公司
POE协议：IEEE802.3at标准，兼容af标准
端口速率：10/100/1000Mbps
POE功率：30W
POE脚位：1,2+/3,6-
芯片方案：大华（标准POE芯片，不用单片机）
可以加防雷4KV共模+差模

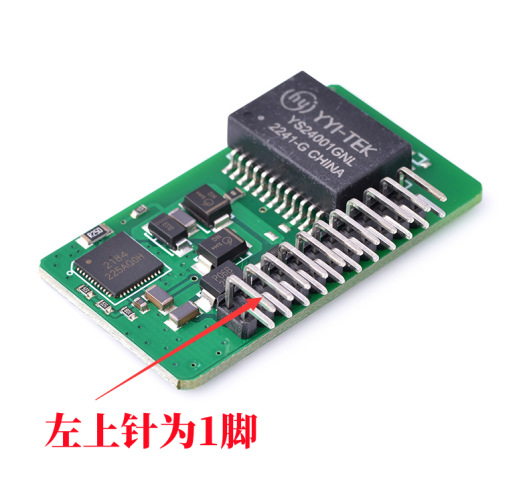

针脚定义
|
脚位 |
1 |
3 |
5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
21 |
|
定义 |
PGND |
GND |
52V |
POE1 |
POE3 |
POE5 |
POE7 |
RJ1 |
RJ3 |
RJ5 |
RJ7 |
|
脚位 |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
|
定义 |
LED |
GND |
52V |
POE2 |
POE4 |
POE6 |
POE8 |
RJ2 |
RJ4 |
RJ6 |
RJ8 |
注意事项
|
PGND |
保护地，接AC电源的地线或者外壳地 |
|
LED |
POE输出指示灯；52V电源串10-15k电阻，串LED灯到此引脚 |
|
GND,52V |
主电源输入（尽量走粗线） |
|
POE1-8 |
接到POE口RJ45（注意差分走线，尽量走线粗些） |
|
RJ1-8 |
接到LAN口RJ45（注意差分走线） |
